带开关的插座怎么接线(带开关的插座怎么接线详图)
带开关的插座需要分别接好电源线和电器连接线才能使用。具体连接方式为：首先将电源线中的三根电线（火线、零线、地线）分别插在插座的L、N、E接口上；然后将电器连接线中的两根电线连接到插座的L、N接口上即可。开关的接线可以直接将开关中的两个线头分别插在插座的开关接口上。接线时要注意，电线要正确连接，确保插头接好，避免电线短路。最后，插上电源线，插上电器，打开开关即可使用。
开关怎么接插座
一般用电要有三根线才安全，火线、零线和接地线。接地线一般是用黄绿双色线;可用试电笔找出火线，并记住火线的颜色，最好做好标记;剩下的通常是零线，记住零线颜色。
1、开关用来控制插座电源的通断，可按以下 *** 接线：把火线接入开关的L接线端子(火线进线口)，将开关的L1接线端子(火线出线口)与两孔插座的L接线端子(火线接线口)联接，将零线接入插座的N接线端子(零线接线口)。
2、开关用于控制灯具，插座不用开关控制。接线 *** ：把火线接入开关的L接线端子，将开关的L1接线端子与灯头的一个接线端子相联接，把零线接入灯头的另一个接线端子，开关与灯形成一个回路。再将火线接入两孔插座的L接线端子，将零线接入插座的N接线端子，两孔插座成为另一个回路。
3、插座标准的接线 *** ：在三孔插座上有三个接线露孔,分别是L-火线、N-零线、E-地线,把线头处约2公分处的绝缘皮去掉,露出铜线头,两个线头互相绞合,伸入孔中,并上紧螺丝,线头如太长应截去;为了更安全，可以用电笔确定火线。一般是左零右火。左边接火线，右边接零线，地线接E。
1、拆卸墙壁开关插座底盒并清洁。开关插座接线安装要木工油漆工等之后开展，对于长期用的底盒子会在所难免堆积灰尘。开关插座底盒进行灰尘杂质清理干净，并用抹布把盒内残存灰尘擦净，避免积留杂质影响电路工作。
2、电源线处理。把盒内甩出的导线留出一段将来要维修的长度，接着将线削出少许线芯，削线芯时切勿碰伤线芯。把导线按顺时针方向缠绕在开关插座对应的接线柱上，再旋紧压头，这一步骤要求线芯不能外露。
3、插座三线接线 *** 。火线、零线和地线需要与插座的接口连接正确。火线要接入开关2个孔中的一个A标记内，把另外一个孔中留出绝缘线接入下面的插座3个孔中的L孔内过行对接。零线接入插座3个孔中的N孔内接牢。地线接入插座3个孔中的E孔内接牢。如果零线与地线错接，使用电器时会发生黑灯及开关跳闸的情况。
4、开关插座固定安装。先把底盒子内留出的导线由塑料台的出线孔中穿出来，接着将塑料台紧贴在墙面中，用螺丝把它固定在底盒子上。固定完成，把导线按之前打开盒时的接线方式，把各自的位置从开关插座的线孔中穿出，并把导线压紧牢。
5、墙壁开关插座面板固定。把墙壁开关插座紧贴于塑料台上，方向摆正，接着用工具把螺丝固定牢，最后盖上装饰板。
开关插座接线技巧
单相二眼插座的施工接线要求是：当孔眼横排列时为“左零右火”，竖排列时为“上火下零”。单相三眼插座的接线要求是：最上端的接地孔眼一定要与接地线接牢、接实、接对，绝不能不接，余下的两孔眼按“左零右火”的规则接线，需要提醒的是零线与保护接地线切勿错接或接为一体。电冰箱应使用独立的、带有保护接地的三眼插座。切勿自做接地线接于煤气管道上，否则容易出现严重的火灾事故，为预防安全事故，抽油烟机的插座也要使用三眼插座，接地孔的保护绝不可掉以轻心。
剥开2-3cm长的电线绝缘层，露出铜线头，两个线头互相绞合。将电线伸入开关插座中的接孔中，并与接线柱牢牢连接。一般零线接N孔，火线接L孔，地线接E孔，电线接好后，将开关面板固定牢靠即可。
一个开关一个插座怎么接线？
一个插座一个开关接线是，如果是在一个面板上，接法是，先接插座，先将一根火线(红色的接入插座的左端，再将一根零线接入右端。
再从插座火线端引线进灯开关的进线端，从开关出来的线接线，再引向灯泡的一个接线端，再从插座的零线端接线引向灯泡接线的另一端，就把接线完成了。
答:一个开关一个插座接线 *** 是:开关必须接在电源和插座之间。而且开关必须串联在火线上，这样当开关断开，插座上就没有电，从而保护插座安全。
开关插座怎么接?

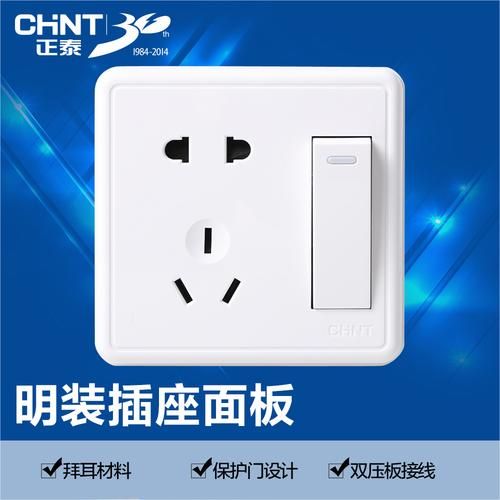

有一种插座带开关的面板，开关位置只有一个接线端，并且电源插座没有L（火线位置），只有将电源火线接在开关接点上（L），电源零线与插座的N端连接，电源地线接在插座的地符号上即可。这种开关插座主要是省金属材料。
带开关的插座电线怎么接？
火线进开关L，开关L1进插座L，开关L2不用接插座N接零线，E接地线
先将火线接入开关，将邻线接入相对应的地方。将开关的输出端用电线连接火线的相应接口
